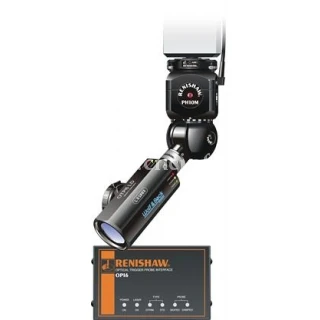

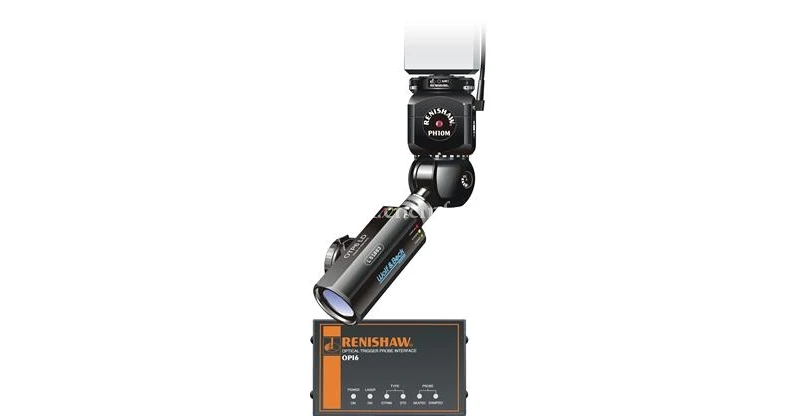

OTP6M оптическая лазерная система RENISHAW
В оптической триггерной системе OTP6M используется видимое лазерное пятно (класс 2) для обеспечения бесконтактного контрольного измерения для использования на координатно-измерительных машинах (CMM).
Система включает лазерный датчик Wolf&Beck (OTP6M), который работает с использованием принципа оптической триангуляции и подключается через интерфейс Renishaw OPI 6.
Система может использоваться для измерения гибких или деликатных материалов, поскольку чувствительный луч не вызывает искажения поверхности. Он легко переоснащается стандартными сенсорными датчиками.
Система обеспечивает повторяемые измерения по оси Z и имеет возможность срабатывания при детектировании кромки.
Датчик OTP6M снабжен функцией Renishaw autojoint, которая позволяет работать автоматически с использованием удлинительной панели PEM1 и стойки магазина (ACR1). Датчик совместим с головками PH6M и PH10M.
Интерфейс OPI 6 обеспечивает прямую интеграцию системы на КИМ. Он может использоваться отдельно для управления стандартными сенсорными датчиками и датчиком OTP6M или в сочетании с соответствующим интерфейсом для другого многожильного датчика.
| Повторяемость по оси Z (2σ) | 2 мкм |
| Точность измерения (ширина полосы) | ±25 мкм |
| Расстояние срабатывания | 36 мм |
| Угловое измерение | 60° |
| Рабочий диапазон (номинальное значение в зависимости от отражательной способности) | ±4 мм |
| Диаметр пятна (полная ширина, половина максимума) | 50 мкм × 70 мкм |
| Электропитание | универсальное: от 85 В до 264 В; 47 Гц до 66 Гц |
| Разъем питания | IEC 320 |
| Частота измерения | 20 кГц |
| Скорость измерения | от 0,5 мм/с до 50 мм/с |
| Длина волны | 680 нм, видимый красный спектр |
| Средняя мощность | 0,5 мВт |
| Выход триггера | SSR / PICS |
Для заказов на сумму более 50 000 руб. доставка включена в стоимость.
В других случаях рассчитывается исходя из веса отправления и региона доставки.
Возможна доставка любой удобной для заказчика ТК
Сроки доставки от 1 до 3 дней по Центральному региону
По умолчанию мы работаем с двумя курьерскими компаниями:
Major — российская компания, занимающаяся продажей автомобилей и перевозками грузов. Крупнейший, наряду с «Рольфом», автодилер страны.
DPDgroup — международная служба экспресс-доставки. В среднем ежедневно доставляет более 5 миллионов посылок. Работает под торговой марками DPD.
Это наши проверенные партнеры. Однако если вы предпочитаете работать с другой курьерской службой, у нас нет ограничений. Просто сообщите нам об этом. Мы согласуем все условия и отправим заказ с полным комплектом сопутствующей документации.
Как оплатить?
Оплата принимается по безналичному расчету. После согласования заказа мы выставляем счет на оплату. Заказ считается оплаченным после поступления суммы заказа на расчетный счет ООО «Эффективное производство».
Как получить?
География доставки — вся Россия. При перевозке грузы подлежат страхованию. Обычно доставка входит в стоимость продукции.

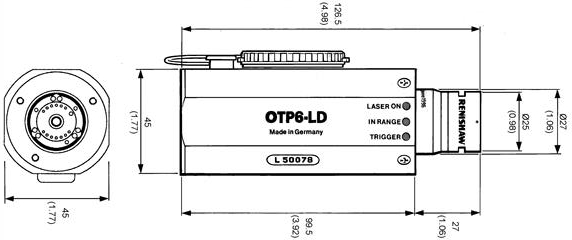

Размеры датчика
