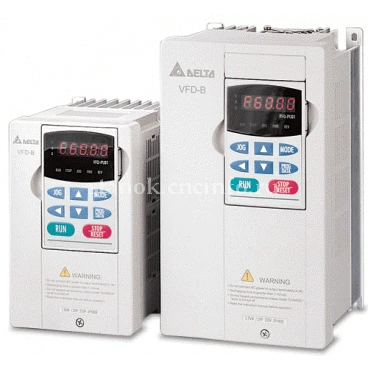

Преобразователь частоты низкого напряжения DELTA ELECTRONICS VFD-B

Основные области применения VFD-B

Системы вентиляции больших зданий, экструдеры, ударно-вырубные машины, канализационные системы, дымососы, погружные насосы, крановое оборудование, моечные машины, вертикальные штамповочные прессы, высокоскоростные пилы и шпиндели; прокатные станы, компрессоры, лифты, эскалаторы, намотчики, вязальные машины, пищевое оборудование, 4-х сторонние строгальные станки, и т.д.

Артикул товара: VFD-B

ООО «Эффективное производство» - официальный партнер компании Delta Electronics в России.

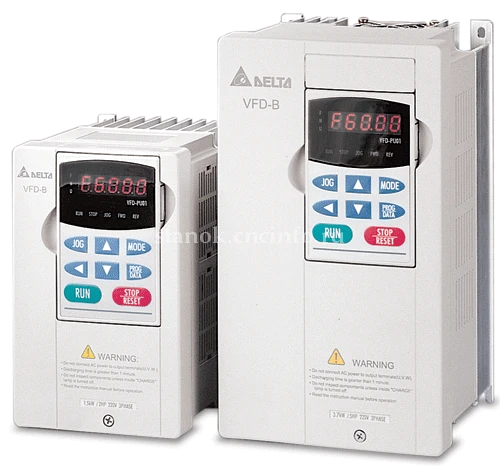

Преобразователь частоты низкого напряжения DELTA ELECTRONICS VFD-B
0 5 5 1
(1)

Артикул VFD-B

Основные области применения VFD-B

Системы вентиляции больших зданий, экструдеры, ударно-вырубные машины, канализационные системы, дымососы, погружные насосы, крановое оборудование, моечные машины, вертикальные штамповочные прессы, высокоскоростные пилы и шпиндели; прокатные станы, компрессоры, лифты, эскалаторы, намотчики, вязальные машины, пищевое оборудование, 4-х сторонние строгальные станки, и т.д.

Артикул товара: VFD-B

ООО «Эффективное производство» - официальный партнер компании Delta Electronics в России.

Характеристики:
Преобразователь частоты низкого напряжения
Производитель: Delta Electronics

Функционал:

  • Выходная частота: 0~400Гц (0~2000Гц)
  • Настраиваемая характеристика V/F и векторное управление
  • Основной и дополнительный источники задания частоты
  • 15 предустановленных скоростей
  • Автоматическое пошаговое управление
  • ПИД-регулятор
  • Автоматическая компенсация момента и скольжения
  • Связь по MODBUS (скорость до 38400 бит/сек), а так же модули Profibus DP, DeviseNet, LonWorks

Векторное управление в разомкнутом и замкнутом контуре; Автотестирование двигателя; Управление группой электродвигателей.

Особенности

  • Частотный и векторный алгоритмы управления. При векторном управлении: - диапазон регулировки скорости вращения в пределах 1:50 при M-const; - в разомкнутой системе (без датчика обратной связи по скорости) точность поддержания скорости - в пределах + 1% при изменении момента нагрузки до 90% от номинального; - в замкнутой системе (с датчиком обратной связи по скорости) точность поддержания скорости - в пределах + 0.05% при изменении момента нагрузки до 90% от номинального; - обеспечивается 150% номинального момента, начиная с Fвых = 1Гц).
  • Встроенный ПИД регулятор для эффективной работы привода в замкнутой системе автоматического регулирования, например, по давлению или расходу в системах тепло- и водоснабжения.
  • Автоматическое энергосбережение при работе с насосами и вентиляторами (обеспечивается автоматическим снижением напряжения на двигателе при снижении нагрузки до заданного пользователем уровня и отключением двигателя при снижении нагрузки до величины близкой к холостому ходу).
  • Автоматическое релейное управление тремя дополнительными электродвигателями.
  • Широкие возможности задания характеристики напряжения от частоты Uвых=f(Fвых) при частотном способе управления (пять встроенных характеристик и одна, задаваемая пользователем).
  • Стабилизация напряжения на двигателе при изменении напряжения питающей сети.
  • Автоматический подъем начального пускового момента и компенсация скольжения.
  • Возможность работы привода с переходом на одну из 15-ти предустановленных частот вращения, в том числе, в автоматически исполняемом цикле с заданным временным интервалом каждого шага в диапазоне от 0 до 65500сек (обеспечивается встроенным PLC - программируемым логическим контроллером).
  • Независимое задание и выбор 4-х времен разгона/замедления (от 0.01 до 3600сек).
  • Последовательный интерфейс RS-485 (протокол Modbus) со скоростью передачи до 38 400 бод.
  • Автотестирование и определение параметров двигателя при векторном управлении.
  • Режим автоматического выбора наименьшего времени разгона и торможения.
  • Синхронизация с вращающимся двигателем.
  • Встроенный счетчик импульсов с внешнего датчика.
  • Возможность работы с цифровым датчиком скорости - инкрементальным энкодером (с использованием платы расширения PG02 (опция), легко устанавливаемой внутрь преобразователя).
  • Встроенный и съемный пульт управления с пятиразрядным светодиодным дисплеем.
  • Встроенный дроссель шины постоянного тока для моделей с мощностью от 15 кВт.
  • Суммирование сигнала задания скорости с отдельных источников управления.
  • Переключение между двумя источниками управления.
  • Функция простого позиционирования.
  • 11 дискретных входов (из них, 6 многофункциональных программируемых).
  • 3 аналоговых входа (4:20мА, 0:10В, -10:+10В).
  • 1 релейный и 3 цифровых (с открытым коллектором) многофункциональных программируемых выхода.
  • 1 программируемый аналоговый выход.
  • 1 импульсный выход с частотой импульсов пропорциональной выходной частоте.
Развернуть
Свернуть
Класс напряжения 220 В 380 В
Модель VFDхххB 007 015 022 007 015 022 037 055 075 110 150 185 220 300 370 450 550 750
Макс. мощность двигателя, кВт 0.75 1.5 2.2 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55 75
Макс. выходная мощность ПЧ, кВА 1.9 2.5 4.2 2.3 3.2 4.2 6.5 9.9 13.7 18.3 24.4 28.9 34.3 45.7 55.6 69.3 84 114
Ном. выходной ток ПЧ, А 5.0 7.0 11 2.7 4.2 5.5 8.5 13 18 24 32 38 45 60 73 91 110 150
Ном. входной ток ПЧ, А 11.9 15.3 22 3.2 4.3 5.9 11.2 14 19 25 32 39 49 60 63 90 130 160
Входное напряжение, B 1фаза (180:264) 3 фазы (342 : 528)
Частота питающей сети 47 ... 63 Гц
Макс. выходное напряжение Равно входному (для Uвх = 380В выходное напряжение равно 380В)
Диапазон выходной частоты Регулируется от 0.1 до 400 Гц (выходной ток синусоидальный)
Несущая частота Регулируется пользователем от 1 до 15 кГц
Система модуляции ШИМ (широтно-импульсная модуляция) выходного напряжения по синусу
Управление 1. Вольт-частотная характеристика (U=f(F))
2. Векторное управление
Дискретность заданной и выходной частоты 0.01 Гц
Перегрузочная способность 150% номинального тока ПЧ в течение 1 мин
Характеристики момента Форсировка начального момента, автокомпенсация скольжения, начальный пусковой момент может быть 150% на частоте 1 Гц (при векторном управлении)
Момент торможения примерно 20% (возможно до 125% при использовании тормозного резистора)
Время разгона/замедления Регулируется пользователем от 0.1 до 3600 сек (4 независимые уставки)
Характеристика U/F Устанавливается пользователем, для насосов и вентиляторов - 4 различные кривые
Температура хранения и транспортировки -20oС:+60oС
Рабочая температура -10oС:+40oС (без обледенения, изморози и конденсата)
Относительная влажность не более 90% (без образования конденсата)
Макс. высота установки 1000м над уровнем моря
Допустимая вибрация 9.81м/с2 (1G) до 20Гц, 5.88м/с2 (0.6G) - 20...50Гц
Охлаждение ест. принуд. естеств. принудительное воздушное с помощью вентиляторов
Масса, кг 2.7 3.2 4.5 2.7 3.2 4.5 5 8 10 13 13 13 13 36 36 36
Развернуть
Свернуть
Развернуть
Свернуть

Схема подключения:

Схема подключения VFD-B
